        proteus教程 Proteus基本使用方法

        在電路設置的過程中,都會實現模擬一遍,這是就需要用到模擬軟件,最常見的就是proteus,可是proteus應該如何使用呢?今天我們就一起來了解下吧。

        proteus教程 Proteus基本使用方法

        proteus教程——Proteus基本使用方法

        常用菜單欄:完成文件的打開,關閉,保存等操作;平移,放大,縮小,網格設置;撤銷,重做復制粘貼等

        常用快捷工具欄:是常用菜單欄的快捷使用方式。

        最右邊是功能模塊的快速工具欄。

        4常用鼠標操作:左鍵:選擇;左鍵(雙擊元件):設置元件屬性;右鍵:調出快捷菜單;右鍵(雙擊元件):刪除元件;滾輪(按下):進入平移圖紙模式;滾輪(滾動):放大縮小圖紙。

        添加元器件:

        在元器件選擇模式下,點”P”,調出元器件庫。

        常用元器件搜索關鍵詞:電阻:res;發光二極管:led-yellow/blue/red;滑動變阻器:pot-hg。

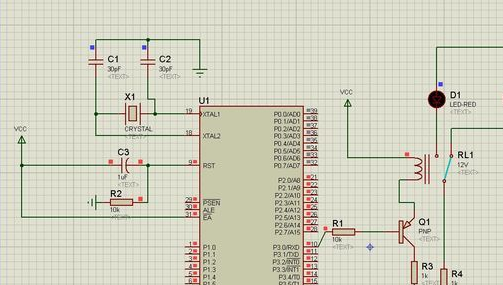

        搭建電路:選中元器件然后放在電路圖合適位置,連線。

        如何在protues中添加元器件

        方法一:把你的元件庫復制到MODELS、LIBRARY文件夾中就行了,不過復制后最好在proteus的菜單system—-setpaths中重新選一下路徑,不然容易導致軟件打不開

        方法二:

        Protues第三方元件庫使用方法51A.M.VSM.LIBS的使用方法:

        1.首先請卸載和刪除所有VSM.LIBS以前的版本!!!

        2.安裝VSM.LIBS安裝程序

        3.啟動ISIS和ARES,選擇主菜單的System/SetPath…

        4.在彈出的PathConfiguration對話框的Libraryfolders中添加…VSM.LIBSLibrary;在Simulationandfolders中添加…VSM.LIBSMODELS

        5.關閉ISIS和ARES,重新啟動ISIS和ARES程序,即添加成功

        proteus教程的相關內容今天就介紹到這里了,如果大家還想了解更多與之相關的內容,歡迎關注優詞網。對于proteus初學者,提醒各位可是從最基礎開始學起,這樣就簡單很多了。
