　　cad標注快捷鍵使用方法?cad中經常會有使用的標注的場景，作為一個經常使用的功能如果每一次都是從菜單欄之中選擇工具使用會比較耗費時間，可是如果是使用cad標注的快捷鍵就可以很好提升設計圖紙的效率，所以今天小編為大家帶來了cad標注快捷鍵的使用方法，希望可以對大家有所幫助。

　　具體步驟如下：

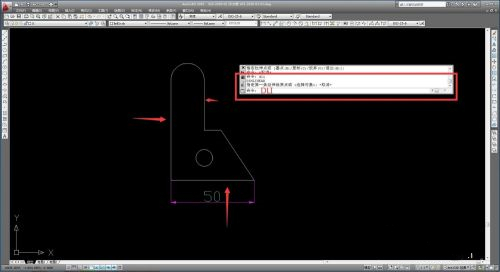

　　1.線性標注，快捷鍵為DLI，這是常規的標注水平和垂直方向的直線長度或兩點之間的距離。在命令指令輸入DLI(小寫也可以)，回車或者空格鍵確認，選擇時需要標注的兩個端點;

　　2.對齊標注，快捷鍵為DAL，通俗來說這是用來標注非水平或垂直的兩點的距離，即斜線的長度或斜線間兩點的距離。在命令指令輸入DAL，回車或者空格鍵確認，選擇需要標注的兩點即可;

　　3.半徑標注：快捷鍵為DRA，這是用來標注圓弧或圓的半徑。在命令指令輸入DRA，回車或者空格鍵確認，選擇需要標注的圓弧或圓即可;

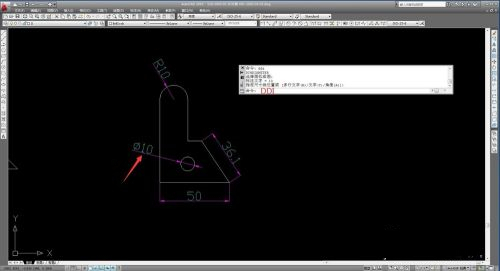

　　4.直徑標注：快捷鍵為DDI，這是用來標注圓弧或圓的直徑。在命令指令中輸入DDI，回車或者空格鍵確認，選擇需要標注的圓弧或圓;

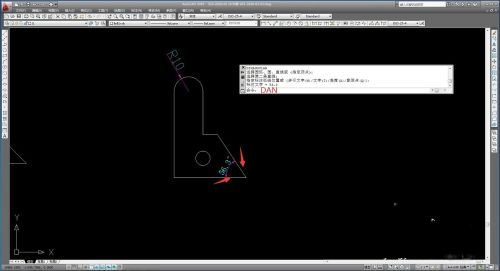

　　5.角度標注：快捷鍵為DAN，這是標注圓弧，直線夾角的角度。在在命令指令中輸入DAN，回車或者空格鍵確認，選擇需要標注的圓弧，圓或直線。

　　常用的標注快捷鍵匯總：

　　1.DLI, *DIMLINEAR(直線標注)；

　　2.DAL, *DIMALIGNED(對齊標注)；

　　3.DRA, *DIMRADIUS(半徑標注)；

　　4.DDI, *DIMDIAMETER(直徑標注)；

　　5.DAN, *DIMANGULAR(角度標注)；

　　6.DCE, *DIMCENTER(中心標注)；

　　7.DOR, *DIMORDINATE(點標注)；

　　8.TOL, *TOLERANCE(標注形位公差)；

　　9.LE, *QLEADER(快速引出標注)；

　　10.DBA, *DIMBASELINE(基線標注)；

　　11.DCO, *DIMCONTINUE(連續標注)；

　　12.D, *DIMSTYLE(標注樣式)；

　　13.DED, *DIMEDIT(編輯標注)；

　　14.DOV, *DIMOVERRIDE(替換標注系統變量)；

　　15.DAR,(弧度標注，CAD2006)；

　　16.DJO，(折彎標注，CAD2006)。

　　以上就是小編為大家收集的關于cad標注快捷鍵的使用方法，希望對大家有所幫助。
